Dalam sistem CCTV IP, ada beberapa perangkat yang sering digunakan untuk menghubungkan kamera ke jaringan. Salah satunya adalah Switch PoE. Perangkat ini cukup penting terutama ketika menggunakan beberapa kamera IP yang mendukung teknologi PoE.
Bagi yang baru mengenal CCTV IP, istilah switch PoE mungkin terdengar membingungkan. Sebenarnya, fungsi dasarnya cukup sederhana: Switch PoE dapat menghubungkan perangkat jaringan sekaligus memberikan daya listrik melalui kabel LAN kepada perangkat yang mendukung PoE.
Dengan begitu, kamera IP tidak selalu membutuhkan kabel jaringan dan kabel listrik secara terpisah.

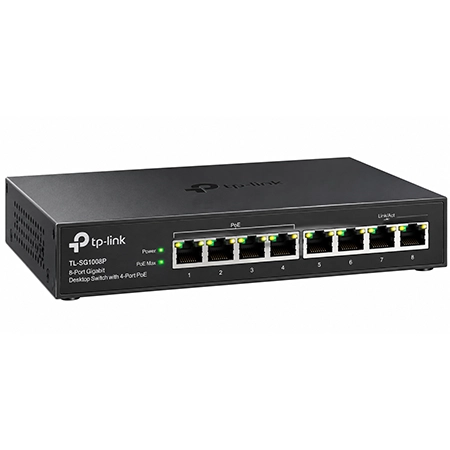

Apa Itu Switch PoE pada CCTV?
Switch PoE adalah perangkat jaringan yang memiliki kemampuan Power over Ethernet (PoE). Selain berfungsi sebagai switch untuk menghubungkan perangkat melalui jaringan Ethernet, perangkat ini juga dapat mengirimkan daya listrik melalui kabel LAN ke perangkat yang kompatibel.
Dalam sistem CCTV, perangkat yang paling umum dihubungkan ke PoE switch adalah kamera IP.
Contohnya:
Kamera IP → Kabel LAN → PoE Switch → NVR
Kabel LAN yang terhubung ke kamera dapat membawa data video sekaligus daya listrik dari PoE switch.
Inilah salah satu alasan Switch PoE banyak digunakan pada instalasi CCTV IP.
Bagaimana Cara Kerja Switch PoE?
Cara kerja Switch PoE cukup sederhana. Kamera IP dihubungkan ke salah satu port PoE menggunakan kabel Ethernet. Switch kemudian menyediakan koneksi jaringan sekaligus daya kepada kamera jika perangkat dan standar PoE yang digunakan kompatibel.
Data video dari kamera kemudian diteruskan melalui jaringan menuju NVR atau perangkat lain yang membutuhkan data tersebut.
Gambaran sederhananya:
Kamera IP
↓
Kabel LAN
↓
PoE Switch
↓
NVR / Jaringan
Jadi, Switch PoE menjadi salah satu titik penghubung antara kamera IP dan jaringan CCTV.
Apa Fungsi Switch PoE pada CCTV?
Switch PoE memiliki beberapa fungsi dalam sistem CCTV IP.
1. Memberikan Daya ke Kamera
Fungsi utama PoE adalah mengirimkan daya listrik melalui kabel Ethernet kepada kamera yang mendukung PoE. Dengan begitu, kamera tidak selalu membutuhkan adaptor listrik terpisah.
2. Menghubungkan Kamera ke Jaringan
Selain memberikan daya, switch tetap berfungsi sebagai perangkat jaringan. Data dari kamera dapat diteruskan menuju NVR, komputer, router, atau perangkat jaringan lainnya sesuai konfigurasi.
3. Mengurangi Kabel Power
Karena daya dan data dapat dikirim melalui satu kabel Ethernet, instalasi kamera bisa menjadi lebih sederhana. Kamera cukup menggunakan satu kabel LAN menuju perangkat PoE yang sesuai.
4. Memudahkan Pengelolaan Banyak Kamera
Switch PoE tersedia dalam berbagai jumlah port. Misalnya ada perangkat dengan beberapa port PoE yang dapat digunakan untuk beberapa kamera. Jumlah kamera yang dapat digunakan tetap harus disesuaikan dengan jumlah port dan kemampuan daya switch.
Apa Bedanya Switch PoE dan Switch Biasa?
Perbedaan paling utama adalah kemampuan memberikan daya melalui Ethernet.
Switch biasa:
Kamera IP → Kabel LAN → Switch → NVR
Kamera tetap membutuhkan sumber listrik terpisah.
Sedangkan:
PoE Switch:
Kamera IP → Kabel LAN → PoE Switch → NVR
Kamera dapat memperoleh daya melalui kabel LAN jika kamera dan switch mendukung standar PoE yang sesuai. Jadi, bentuknya memang bisa terlihat mirip, tetapi kemampuan keduanya berbeda.
Apakah Semua Port pada PoE Switch Mengeluarkan Listrik?
Tidak selalu. Hal ini tergantung desain perangkat.
Ada PoE switch yang seluruh port tertentu mendukung PoE, sementara perangkat lain memiliki kombinasi port PoE dan port uplink yang tidak digunakan untuk memberikan daya ke kamera.
Karena itu, jangan hanya melihat jumlah port. Perhatikan juga keterangan port pada perangkat dan manual produsennya.
Apa Itu PoE Budget?
Salah satu hal yang sangat penting ketika memilih Switch PoE adalah PoE power budget. PoE budget adalah total daya yang tersedia dari switch untuk perangkat PoE.
Misalnya sebuah switch mempunyai total PoE budget tertentu. Kamera yang terhubung kemudian menggunakan sebagian dari kapasitas tersebut.
Jika total kebutuhan daya seluruh kamera melebihi kemampuan switch, sistem dapat mengalami masalah. Karena itu, menghitung jumlah kamera saja belum cukup.
Perlu diperhatikan juga:
- Jumlah kamera.
- Konsumsi daya masing-masing kamera.
- Fitur infrared.
- Kamera PTZ atau kamera dengan fitur tambahan.
- Total PoE budget switch.
- Kebutuhan daya pada kondisi tertentu.
Apakah 8 Port PoE Berarti Bisa Memasang 8 Kamera?
Belum tentu dalam semua kondisi. Jika switch memiliki 8 port PoE, secara jumlah port memang tersedia delapan koneksi PoE. Namun, kemampuan dayanya tetap perlu diperiksa.
Misalnya setiap kamera membutuhkan daya tertentu. Total konsumsi seluruh kamera harus tetap berada dalam batas PoE budget switch. Jadi ketika membeli PoE switch, perhatikan dua hal:
Jumlah port + total PoE budget.
Jangan hanya melihat angka 8 port, 16 port, atau 24 port.
Apa Itu PoE Injector?
PoE injector memiliki fungsi yang berbeda dengan PoE switch.
PoE injector biasanya digunakan ketika ingin memberikan daya PoE kepada satu perangkat jaringan tanpa mengganti switch utama menjadi PoE switch.
Gambaran sederhananya:
Switch biasa → PoE Injector → Kamera IP
Injector memasukkan daya ke jalur Ethernet sehingga kamera yang kompatibel dapat memperoleh daya melalui kabel jaringan.
PoE injector lebih cocok untuk kebutuhan tertentu, misalnya ketika hanya membutuhkan PoE untuk satu atau beberapa perangkat. Sementara PoE switch lebih praktis ketika terdapat banyak kamera yang membutuhkan koneksi PoE.
Apa Bedanya PoE Switch dengan NVR PoE?
Keduanya sama-sama dapat menyediakan daya PoE kepada kamera, tetapi penggunaannya berbeda. NVR PoE biasanya sudah menggabungkan fungsi NVR dan sejumlah port PoE dalam satu perangkat.
Contohnya:
Kamera → NVR PoE
Kamera langsung terhubung ke port PoE yang tersedia pada NVR. Sementara PoE switch merupakan perangkat jaringan terpisah.
Contohnya:
Kamera → PoE Switch → NVR
Penggunaan PoE switch memberikan fleksibilitas lebih besar dalam desain jaringan, terutama ketika kamera cukup banyak atau jaringan membutuhkan topologi tertentu.
Apakah Switch PoE Harus Terhubung ke Internet?
Tidak. Switch PoE sendiri tidak membutuhkan internet untuk memberikan daya dan meneruskan data pada jaringan lokal.
Misalnya kamera IP terhubung ke PoE switch dan NVR berada dalam jaringan lokal yang sama. Sistem dapat tetap melakukan komunikasi dan rekaman lokal tanpa internet. Internet baru dibutuhkan jika sistem memiliki kebutuhan seperti:
- Melihat CCTV dari luar lokasi.
- Remote monitoring melalui HP.
- Menggunakan layanan cloud atau P2P.
- Mengakses perangkat dari jaringan luar.
Jadi, jangan menganggap PoE switch sebagai perangkat yang menyediakan internet. Fungsinya adalah menyediakan koneksi jaringan dan, jika mendukung PoE, memberikan daya melalui Ethernet.
Apakah Switch PoE Bisa Digunakan untuk Semua Kamera CCTV?
Tidak. Switch PoE digunakan untuk perangkat yang mendukung teknologi PoE yang kompatibel. Kamera analog tidak dapat langsung dihubungkan ke PoE switch seperti kamera IP.
Untuk CCTV IP, periksa spesifikasi kamera sebelum membeli switch. Pastikan kamera memang mendukung PoE dan standar yang digunakan sesuai. Selain itu, kebutuhan daya kamera juga harus diperhatikan.
Apa yang Terjadi Jika Kamera Tidak Mendukung PoE?
Jika kamera IP tidak mendukung PoE, kamera tidak bisa diasumsikan akan mendapatkan daya hanya karena dicolokkan ke port PoE.
Kamera tersebut mungkin tetap dapat menggunakan koneksi jaringan melalui Ethernet, tetapi membutuhkan sumber daya listrik dengan cara lain sesuai spesifikasinya. Karena itu, sebelum instalasi, periksa apakah kamera mendukung PoE atau membutuhkan adaptor power terpisah.
Apakah Kabel LAN Berpengaruh pada PoE?
Ya. Kualitas kabel dan konektor tetap penting karena kabel Ethernet pada sistem PoE membawa data sekaligus daya. Kabel yang tidak sesuai, konektor yang buruk, sambungan yang bermasalah, atau jalur yang terlalu panjang dapat menyebabkan masalah pada jaringan maupun suplai daya.
Untuk instalasi CCTV IP, Cat5e atau Cat6 berkualitas baik dapat digunakan sesuai kebutuhan sistem. Selain kategori kabel, material konduktor, konstruksi kabel, kualitas RJ45, panjang jalur, dan kondisi pemasangan juga perlu diperhatikan.
Berapa Jarak PoE Switch ke Kamera?
Jarak instalasi perlu mengikuti kemampuan Ethernet dan perangkat yang digunakan. Pada Ethernet tembaga standar, panjang satu jalur umumnya dirancang hingga sekitar 100 meter. Namun, kondisi sebenarnya juga dipengaruhi oleh kualitas kabel, konektor, perangkat PoE, kebutuhan daya kamera, dan lingkungan pemasangan.
Jika jarak kamera terlalu jauh, teknisi dapat mempertimbangkan solusi seperti:
- PoE extender.
- Switch tambahan.
- Penempatan PoE switch lebih dekat dengan kamera.
- Fiber optic untuk jalur tertentu.
- Perancangan topologi jaringan yang berbeda.
Mengganti Cat5e menjadi Cat6 saja tidak otomatis menyelesaikan persoalan jarak.
Kapan Sebaiknya Menggunakan Switch PoE?
PoE switch sangat berguna ketika instalasi menggunakan beberapa kamera IP yang mendukung PoE.
Contohnya:
- CCTV rumah dengan beberapa kamera IP.
- CCTV ruko.
- CCTV kantor.
- CCTV gudang.
- CCTV toko.
- Sistem CCTV dengan banyak kamera.
- Instalasi yang membutuhkan manajemen jaringan lebih fleksibel.
PoE switch juga bisa menjadi pilihan ketika NVR tidak memiliki port PoE yang cukup untuk seluruh kamera.
Contoh Instalasi CCTV Menggunakan PoE Switch
Misalnya sebuah kantor menggunakan 8 kamera IP.
Sistem dapat dibuat seperti berikut:
8 Kamera IP
↓
Kabel LAN
↓
PoE Switch
↓
Router / Jaringan
↓
NVR
Masing-masing kamera mendapatkan koneksi jaringan dan daya dari PoE switch. NVR kemudian menerima data video melalui jaringan dan menyimpan rekaman ke hard disk. Konfigurasi sebenarnya dapat berbeda tergantung merek, model, topologi jaringan, dan kebutuhan sistem.
Hal yang Perlu Diperhatikan Saat Memilih PoE Switch
Jangan memilih PoE switch hanya berdasarkan jumlah port.
Beberapa hal yang perlu diperhatikan antara lain:
Jumlah Port
Sesuaikan dengan jumlah kamera yang akan dipasang. Jika saat ini menggunakan 8 kamera tetapi kemungkinan akan menambah kamera di kemudian hari, kapasitas tambahan dapat dipertimbangkan sejak awal.
PoE Budget
Pastikan total daya yang tersedia cukup untuk seluruh kamera.
Standar PoE
Periksa standar PoE yang didukung switch dan kamera agar keduanya kompatibel.
Uplink
Perhatikan port uplink untuk menghubungkan switch dengan NVR, router, atau jaringan utama.
Kecepatan Port
Pastikan kemampuan port sesuai dengan kebutuhan jaringan kamera dan perangkat lainnya.
Kualitas Perangkat
Untuk sistem CCTV yang bekerja sepanjang waktu, pilih perangkat dengan spesifikasi yang sesuai untuk penggunaan jaringan dan beban kamera.
Kesimpulan
Switch PoE pada CCTV adalah perangkat jaringan yang dapat menghubungkan kamera IP sekaligus memberikan daya listrik melalui kabel Ethernet. Teknologi ini membuat instalasi CCTV IP menjadi lebih praktis karena kamera tidak selalu membutuhkan kabel power terpisah.
Namun, pemilihan PoE switch tidak cukup hanya berdasarkan jumlah port. PoE budget, standar PoE, kebutuhan daya kamera, kualitas kabel, jarak pemasangan, uplink, dan kemampuan jaringan juga perlu diperhatikan.
Jika sistem hanya menggunakan beberapa kamera, NVR PoE mungkin sudah cukup. Tetapi jika jumlah kamera lebih banyak atau jaringan membutuhkan fleksibilitas, PoE switch dapat menjadi bagian penting dalam rancangan CCTV IP.
