Ketika membahas instalasi CCTV, orang biasanya lebih fokus memilih kamera, DVR atau NVR, dan hard disk. Padahal, ada satu komponen yang tidak kalah penting, yaitu power supply. Power supply bertugas menyediakan daya listrik yang dibutuhkan oleh kamera dan perangkat CCTV lainnya.
Jika power supply bermasalah atau kapasitasnya tidak sesuai, kamera bisa mati, gambar tidak stabil, infrared tidak bekerja dengan baik, atau seluruh sistem CCTV mengalami gangguan. Lalu, sebenarnya apa fungsi power supply pada CCTV dan bagaimana cara memilihnya?
Apa Itu Power Supply pada CCTV?
Power supply CCTV adalah perangkat yang berfungsi mengubah dan menyediakan tegangan listrik yang sesuai untuk perangkat CCTV.
Pada banyak sistem CCTV, kamera membutuhkan tegangan DC tertentu, sedangkan sumber listrik dari rumah atau bangunan berasal dari listrik AC. Power supply digunakan untuk menyediakan tegangan DC yang sesuai dengan kebutuhan perangkat.
Contoh sederhananya:
Listrik AC → Power Supply → Kamera CCTV
Untuk sistem tertentu, power supply juga digunakan untuk memberikan daya kepada beberapa kamera sekaligus.

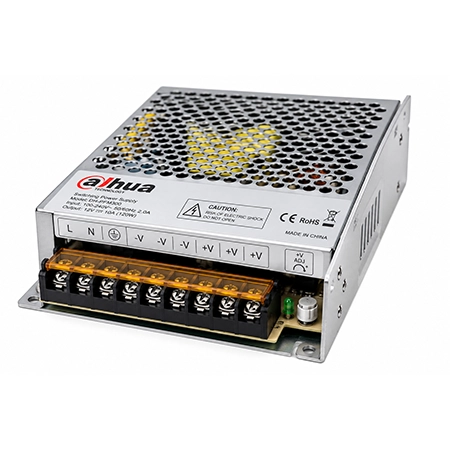

Apa Fungsi Power Supply pada CCTV?
Fungsi utama power supply adalah menyediakan sumber daya listrik agar kamera dan perangkat CCTV dapat bekerja. Namun, perannya tidak hanya sekadar “menghidupkan kamera”. Power supply yang sesuai juga membantu memastikan perangkat mendapatkan suplai listrik sesuai spesifikasi.
Beberapa fungsi utamanya antara lain:
- Memberikan daya kepada kamera CCTV.
- Mengubah tegangan listrik sesuai kebutuhan perangkat.
- Menyuplai beberapa kamera sekaligus pada sistem tertentu.
- Membantu menjaga kestabilan suplai daya.
- Mendukung kamera agar fitur seperti infrared dapat bekerja dengan normal.
Jika suplai daya tidak sesuai, masalah CCTV bisa muncul meskipun kamera dan DVR dalam kondisi baik.
Berapa Volt Power Supply CCTV?
Banyak kamera CCTV menggunakan 12V DC, tetapi hal ini tidak berarti semua kamera CCTV pasti menggunakan tegangan yang sama. Tegangan harus mengikuti spesifikasi kamera.
Misalnya sebuah kamera dirancang untuk menggunakan 12V DC, maka power supply yang digunakan harus sesuai dengan spesifikasi tersebut.
Jangan menentukan power supply hanya berdasarkan bentuk konektornya. Selalu periksa label kamera, adaptor, atau dokumentasi produknya.
Untuk sistem PoE, kondisinya berbeda karena daya dikirim melalui kabel Ethernet menggunakan perangkat PoE yang kompatibel.
Apa Bedanya Power Supply 12V dengan Adaptor CCTV?
Keduanya sama-sama dapat menyediakan daya, tetapi bentuk dan penggunaannya bisa berbeda. Adaptor CCTV biasanya digunakan untuk memberikan daya kepada satu perangkat atau kamera.
Contohnya:
Stop kontak → Adaptor → Kamera
Sementara power supply box dapat digunakan untuk menyuplai beberapa kamera sekaligus.
Contohnya:
Stop kontak → Power Supply Box → Banyak Kamera
Power supply box biasanya memiliki beberapa terminal output sehingga kabel power dari beberapa kamera dapat dihubungkan ke satu sumber daya. Pemilihannya tergantung jumlah kamera dan desain instalasi.
Apa Itu Power Supply Box CCTV?
Power supply box merupakan salah satu jenis power supply yang banyak digunakan pada instalasi CCTV dengan beberapa kamera. Di dalamnya terdapat sumber daya yang kemudian didistribusikan ke beberapa jalur kamera.
Contohnya, satu power supply box dapat digunakan untuk beberapa kamera selama kapasitas dayanya mencukupi. Keuntungan menggunakan power supply box adalah distribusi daya dapat dibuat lebih terpusat dan rapi dibandingkan menggunakan banyak adaptor yang masing-masing terhubung ke stop kontak.
Apakah Satu Power Supply Bisa untuk Banyak Kamera?
Bisa, selama kapasitas power supply mencukupi kebutuhan seluruh kamera. Misalnya setiap kamera membutuhkan daya tertentu. Total kebutuhan semua kamera perlu dihitung sebelum memilih power supply.
Secara sederhana:
Total kebutuhan daya = jumlah kamera × kebutuhan daya per kamera
Namun, perhitungan sebenarnya tetap perlu mempertimbangkan kondisi penggunaan kamera dan spesifikasi perangkat.
Kamera dengan infrared yang aktif pada malam hari dapat memiliki kebutuhan daya yang berbeda dibandingkan kondisi siang hari. Karena itu, power supply sebaiknya tidak dipilih terlalu pas dengan total kebutuhan daya.
Kenapa Kapasitas Power Supply Harus Lebih Besar?
Jika total kebutuhan kamera mendekati atau bahkan melebihi kemampuan power supply, sistem dapat mengalami gangguan.
Salah satu pendekatan yang umum adalah menyediakan cadangan kapasitas daya agar power supply tidak terus bekerja pada batas maksimumnya.
Contohnya, jika seluruh kamera membutuhkan daya total tertentu, teknisi dapat memilih power supply dengan kapasitas di atas kebutuhan tersebut. Besarnya cadangan harus disesuaikan dengan perangkat dan kondisi instalasi.
Apa yang Terjadi Jika Power Supply CCTV Kekurangan Daya?
Power supply yang tidak mampu memenuhi kebutuhan kamera dapat menyebabkan berbagai gejala.
Contohnya:
- Kamera mati.
- Kamera restart sendiri.
- Infrared tidak menyala dengan normal.
- Gambar kamera berkedip atau tidak stabil.
- Kamera kehilangan koneksi pada kondisi tertentu.
- Beberapa kamera bekerja, sementara kamera lainnya bermasalah.
- Gangguan muncul terutama ketika malam hari.
Masalah seperti ini terkadang membuat orang mengira kameranya rusak, padahal sumber masalah sebenarnya berasal dari suplai daya.
Kenapa CCTV Normal Siang Hari tetapi Bermasalah Malam Hari?
Salah satu penyebab yang perlu diperiksa adalah power supply. Pada banyak kamera CCTV, infrared aktif ketika kondisi cahaya rendah. Ketika infrared bekerja, konsumsi daya kamera dapat berubah. Jika power supply sudah bekerja mendekati batas kapasitasnya, masalah dapat lebih terlihat ketika malam hari.
Namun, bukan berarti setiap CCTV yang bermasalah pada malam hari pasti disebabkan power supply. Faktor lain seperti infrared, kabel, konektor, kamera, atau gangguan lingkungan juga perlu diperiksa.
Apakah Kabel Power CCTV Berpengaruh?
Ya. Selain power supply, kabel power dan kualitas sambungan juga dapat memengaruhi tegangan yang sampai ke kamera.
Semakin panjang jalur kabel, semakin penting memperhatikan jenis kabel, ukuran konduktor, kualitas sambungan, dan kondisi instalasi.
Jika terjadi penurunan tegangan yang terlalu besar, kamera dapat mengalami masalah meskipun power supply di sumber terlihat normal. Karena itu, pengukuran sebaiknya dilakukan di sisi sumber dan di sisi kamera ketika troubleshooting.
Apa Itu Voltage Drop pada CCTV?
Voltage drop adalah penurunan tegangan yang terjadi sepanjang jalur kabel. Sebagai contoh, power supply menghasilkan tegangan tertentu di dekat DVR, tetapi tegangan yang diterima kamera bisa lebih rendah karena karakteristik kabel dan panjang jalur.
Semakin panjang jalur dan semakin tinggi arus yang mengalir, kondisi kabel menjadi semakin penting. Itulah sebabnya kamera yang berada jauh dari power supply terkadang mengalami masalah yang tidak dialami kamera yang berada dekat dengan sumber daya.
Apakah Power Supply Murah Aman untuk CCTV?
Harga bukan satu-satunya indikator kualitas power supply. Yang lebih penting adalah spesifikasi, kualitas komponen, kemampuan output, perlindungan yang tersedia, serta kesesuaian dengan kebutuhan sistem.
Power supply yang tidak sesuai dapat menimbulkan masalah pada sistem CCTV dan dalam kondisi tertentu dapat meningkatkan risiko kerusakan perangkat.
Untuk instalasi CCTV yang bekerja selama 24 jam, sumber daya sebaiknya dipilih berdasarkan kebutuhan sistem, bukan hanya mengejar harga paling rendah.
Power Supply CCTV Sering Panas, Apakah Normal?
Power supply dapat menghasilkan panas ketika bekerja. Namun, panas yang berlebihan perlu diperhatikan. Beberapa faktor yang dapat menyebabkan power supply terlalu panas antara lain:
- Beban terlalu tinggi.
- Ventilasi buruk.
- Power supply ditempatkan di ruang yang terlalu panas.
- Kualitas perangkat kurang baik.
- Terjadi masalah pada kabel atau beban.
- Power supply bekerja terlalu dekat dengan kapasitas maksimalnya.
Power supply sebaiknya dipasang di lokasi yang memiliki ventilasi cukup dan terlindung dari air serta kelembapan.
Apakah Power Supply Bisa Membuat CCTV Rusak?
Power supply yang tidak sesuai dapat menjadi salah satu penyebab kerusakan perangkat. Misalnya tegangan atau polaritas tidak sesuai dengan kebutuhan kamera.
Selain itu, sumber daya yang tidak stabil atau perangkat power supply yang mengalami kerusakan juga dapat menyebabkan kamera bekerja tidak normal.
Karena itu, sebelum mengganti kamera yang dianggap rusak, sumber daya dan kabel sebaiknya ikut diperiksa.
Bagaimana Cara Mengetahui Power Supply CCTV Bermasalah?
Ada beberapa pemeriksaan yang dapat dilakukan.
Periksa Kondisi Fisik
Lihat apakah power supply menunjukkan tanda kerusakan, panas berlebihan, bau terbakar, atau komponen yang terlihat tidak normal.
Periksa Tegangan Output
Gunakan multimeter untuk mengukur output power supply sesuai prosedur dan spesifikasi perangkat. Pengukuran harus dilakukan dengan hati-hati karena sistem tetap berhubungan dengan listrik.
Periksa Kabel
Pastikan kabel power tidak putus, konektor tidak longgar, dan sambungan tidak mengalami korosi atau kerusakan.
Periksa Beban
Jika satu power supply digunakan untuk banyak kamera, periksa apakah total kebutuhan daya masih berada dalam kemampuan power supply.
Apa Bedanya Power Supply CCTV dengan PoE?
Power supply CCTV dan PoE sama-sama berhubungan dengan penyediaan daya, tetapi sistemnya berbeda. Pada sistem CCTV konvensional:
Power Supply → Kabel Power → Kamera
Sedangkan pada sistem PoE:
PoE Switch/NVR PoE → Kabel Ethernet → Kamera IP
Pada PoE, kabel Ethernet membawa data dan daya sekaligus. Sementara pada sistem CCTV yang menggunakan power supply konvensional, jalur power biasanya terpisah dari jalur video atau jaringan.
Apakah CCTV IP Membutuhkan Power Supply?
Tergantung jenis kamera IP. Kamera IP non-PoE biasanya membutuhkan sumber daya tersendiri sesuai spesifikasinya.
Sementara kamera IP yang mendukung PoE dapat menerima daya melalui kabel Ethernet dari PoE switch atau NVR PoE yang kompatibel.
Jadi, sebelum menentukan power supply, pastikan terlebih dahulu jenis kamera yang digunakan.
Bagaimana Memilih Power Supply CCTV yang Tepat?
Beberapa hal yang perlu diperhatikan adalah:
1. Tegangan
Pastikan tegangan output sesuai dengan spesifikasi kamera.
2. Kapasitas Arus
Hitung kebutuhan daya seluruh kamera dan pastikan kapasitas power supply mencukupi.
3. Jumlah Kamera
Semakin banyak kamera yang menggunakan satu sumber daya, semakin besar kebutuhan kapasitasnya.
4. Panjang Kabel
Jalur kabel yang panjang perlu diperhatikan karena dapat menyebabkan voltage drop.
5. Kondisi Lokasi
Power supply sebaiknya ditempatkan di lokasi yang terlindung dari air, kelembapan, panas berlebihan, dan gangguan fisik.
6. Kualitas Perangkat
Untuk CCTV yang bekerja terus-menerus, pilih power supply dengan spesifikasi yang sesuai dan kualitas yang dapat diandalkan.
Kesimpulan
Power supply pada CCTV berfungsi menyediakan daya listrik yang sesuai agar kamera dan perangkat CCTV dapat bekerja dengan normal. Komponen ini terlihat sederhana, tetapi sangat penting karena masalah pada sumber daya dapat menyebabkan kamera mati, gambar tidak stabil, infrared bermasalah, hingga sistem mengalami restart.
Pemilihan power supply harus disesuaikan dengan tegangan, kapasitas arus, jumlah kamera, kebutuhan daya, panjang kabel, dan kondisi pemasangan.
Pada sistem CCTV IP, kebutuhan daya juga perlu dibedakan antara kamera PoE dan non-PoE. Kamera PoE dapat menerima daya melalui kabel Ethernet menggunakan PoE switch atau NVR PoE yang kompatibel.
Jika CCTV mengalami masalah seperti kamera sering mati, restart, atau hanya bermasalah ketika malam hari, jangan langsung menyimpulkan bahwa kameranya rusak. Power supply, kabel, konektor, dan distribusi daya juga perlu diperiksa.
