Ketika membahas sistem CCTV, perangkat yang biasanya langsung terpikir adalah kamera, DVR, NVR, dan hard disk. Namun, ada satu perangkat yang berperan penting untuk menampilkan hasil pengawasan secara langsung, yaitu monitor.
Monitor digunakan untuk melihat tampilan kamera CCTV secara real-time maupun melihat rekaman yang tersimpan di DVR atau NVR. Meskipun sistem CCTV tetap dapat merekam tanpa monitor yang selalu terpasang, monitor sangat membantu ketika pengguna ingin memantau, mengatur, dan melakukan pengecekan terhadap sistem.

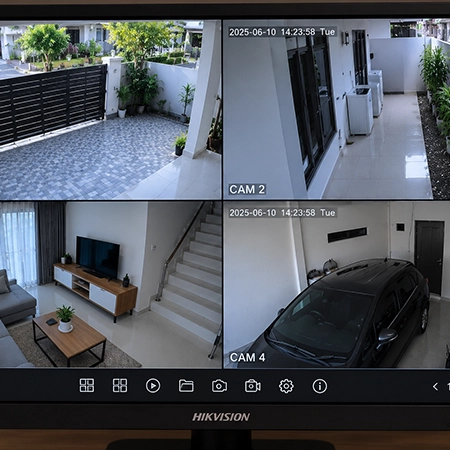

Apa Fungsi Monitor dalam Sistem CCTV?
Fungsi utama monitor pada CCTV adalah menampilkan gambar dari kamera atau rekaman yang diproses oleh DVR maupun NVR.
Kamera bertugas menangkap gambar, sedangkan DVR atau NVR menerima dan mengelola data video. Monitor kemudian digunakan sebagai perangkat untuk melihat hasilnya.
Gambaran sederhananya:
Kamera → DVR/NVR → Monitor
Monitor tidak mengambil gambar dan tidak menyimpan rekaman. Perangkat ini terutama berfungsi sebagai media tampilan.
Apakah CCTV Bisa Berjalan Tanpa Monitor?
Bisa.
Monitor bukan komponen yang selalu wajib menyala agar CCTV dapat merekam.
Jika kamera, DVR/NVR, hard disk, dan sumber daya bekerja dengan baik, sistem tetap dapat melakukan perekaman meskipun monitor tidak terhubung.
Contohnya, CCTV di sebuah toko dapat terus merekam ke hard disk meskipun monitor hanya dinyalakan ketika pemilik ingin mengecek kamera atau melihat rekaman. Monitor lebih berfungsi sebagai alat pemantauan dan pengaturan sistem.
Apa yang Bisa Dilihat Melalui Monitor CCTV?
Tampilan pada monitor tergantung pada perangkat DVR atau NVR yang digunakan.
Umumnya pengguna dapat melihat:
- Tampilan kamera secara langsung.
- Beberapa kamera sekaligus.
- Rekaman sebelumnya.
- Timeline rekaman.
- Status kamera.
- Menu pengaturan DVR/NVR.
- Informasi tanggal dan waktu.
- Status penyimpanan.
- Pengaturan kamera tertentu.
Jika sistem memiliki fitur tambahan, tampilan monitor juga dapat menunjukkan informasi atau menu lain sesuai kemampuan perangkat.
Monitor CCTV Terhubung ke DVR atau NVR
Monitor biasanya dihubungkan langsung ke DVR atau NVR menggunakan output video yang tersedia. Beberapa jenis koneksi yang umum ditemukan antara lain:
- HDMI.
- VGA.
- DisplayPort pada perangkat tertentu.
- Output video lain sesuai model DVR/NVR.
Untuk sistem CCTV modern, HDMI cukup umum digunakan karena dapat membawa gambar digital dengan kualitas yang baik. Namun, jenis port yang tersedia tetap bergantung pada model DVR atau NVR.
Apakah Monitor Harus Khusus untuk CCTV?
Tidak selalu. Monitor komputer atau televisi yang memiliki input video yang kompatibel dapat digunakan untuk menampilkan output DVR atau NVR.
Misalnya DVR memiliki output HDMI, maka perangkat display yang memiliki input HDMI dapat digunakan selama resolusi dan koneksinya sesuai. Jadi, pengguna tidak harus selalu membeli monitor dengan label khusus “monitor CCTV”.
Yang penting adalah memperhatikan:
- Jenis input.
- Resolusi yang didukung.
- Ukuran layar.
- Kebutuhan penggunaan.
- Kompatibilitas dengan output DVR/NVR.
Apakah Ukuran Monitor Mempengaruhi Kualitas Gambar CCTV?
Ukuran monitor tidak secara langsung menentukan kualitas gambar kamera. Kualitas gambar berasal dari kamera dan bagaimana video tersebut diproses serta direkam oleh sistem.
Misalnya kamera memiliki resolusi tertentu, kemudian DVR/NVR mengeluarkan video dengan resolusi tertentu ke monitor. Monitor hanya menampilkan sinyal yang diterimanya.
Namun, ukuran layar tetap berpengaruh terhadap kenyamanan melihat gambar. Monitor yang terlalu kecil mungkin kurang nyaman ketika digunakan untuk memantau banyak kamera sekaligus. Sebaliknya, monitor yang lebih besar dapat membuat tampilan beberapa kamera lebih mudah diamati.
Berapa Ukuran Monitor yang Cocok untuk CCTV?
Tidak ada satu ukuran yang wajib digunakan untuk semua sistem CCTV. Pemilihannya dapat disesuaikan dengan jumlah kamera dan jarak pengguna dari layar. Untuk sistem dengan beberapa kamera di rumah atau toko kecil, monitor berukuran sedang biasanya sudah cukup.
Untuk ruang monitoring yang menampilkan banyak kamera sekaligus, layar yang lebih besar dapat memberikan kenyamanan lebih baik. Namun, jangan hanya melihat ukuran. Resolusi monitor dan resolusi output DVR/NVR juga perlu diperhatikan.
Apa Hubungan Resolusi Monitor dengan CCTV?
Resolusi monitor menentukan jumlah detail yang dapat ditampilkan oleh layar. Namun, monitor dengan resolusi sangat tinggi tidak otomatis meningkatkan resolusi kamera.
Misalnya kamera menghasilkan video dengan resolusi tertentu. Jika sumber videonya memiliki resolusi lebih rendah, menggunakan monitor dengan resolusi lebih tinggi tidak akan mengubah kamera tersebut menjadi kamera dengan resolusi lebih tinggi.
Sederhananya:
Kamera → menghasilkan gambar
DVR/NVR → memproses dan mengeluarkan video
Monitor → menampilkan video
Ketiganya memiliki peran yang berbeda.
Apakah Monitor Mempengaruhi Hasil Rekaman CCTV?
Secara umum, monitor bukan perangkat yang menentukan kualitas rekaman yang tersimpan di hard disk. Rekaman ditentukan oleh kamera, pengaturan encoding, bitrate, resolusi rekaman, frame rate, kapasitas penyimpanan, dan kemampuan DVR/NVR.
Jika monitor rusak, rekaman yang sudah tersimpan di hard disk tidak otomatis ikut rusak. Pengguna masih dapat mengakses rekaman melalui perangkat lain yang kompatibel dengan DVR/NVR.
Apa Bedanya Monitor CCTV dengan Monitor Komputer?
Dari sisi fungsi dasar sebagai layar, keduanya sama-sama dapat digunakan untuk menampilkan gambar. Perbedaannya lebih banyak pada fitur, desain, koneksi, ukuran, dan tujuan penggunaan.
Monitor komputer biasanya dirancang untuk penggunaan komputer, sedangkan perangkat display untuk ruang monitoring dapat memiliki karakteristik yang berbeda sesuai kebutuhan.
Untuk CCTV, hal yang paling penting adalah memastikan monitor memiliki koneksi yang sesuai dengan DVR/NVR dan mampu menampilkan resolusi output perangkat tersebut.
Apakah TV Bisa Digunakan untuk CCTV?
Bisa, selama TV memiliki input yang sesuai dengan output DVR/NVR. Contohnya, jika DVR memiliki HDMI dan TV juga memiliki HDMI, keduanya dapat dihubungkan menggunakan kabel HDMI yang sesuai.
TV bahkan cukup sering digunakan pada instalasi CCTV rumah atau toko karena ukurannya besar dan mudah ditemukan.
Namun, jika layar akan digunakan untuk monitoring dalam waktu sangat lama, pertimbangkan karakteristik perangkat dan kebutuhan penggunaannya.
Bagaimana Jika Monitor CCTV Tidak Ada Gambar?
Jika monitor tidak menampilkan gambar dari DVR atau NVR, jangan langsung menganggap kamera rusak. Ada beberapa hal yang dapat diperiksa.
Periksa Sumber Input Monitor
Pastikan monitor berada pada input yang sesuai. Misalnya kabel terhubung melalui HDMI 1, tetapi monitor sedang berada pada HDMI 2.
Periksa Kabel HDMI atau VGA
Kabel yang longgar atau rusak dapat menyebabkan tidak ada tampilan. Coba periksa koneksi pada kedua ujung kabel.
Periksa Output DVR/NVR
Pastikan DVR atau NVR menyala dan output videonya bekerja. Jika perangkat menyala tetapi tidak menghasilkan tampilan, masalah dapat berasal dari pengaturan output, perangkat, atau koneksi.
Coba Monitor Lain
Menggunakan monitor lain dapat membantu menentukan apakah masalah berada pada monitor atau DVR/NVR.
Periksa Resolusi Output
Pada kondisi tertentu, pengaturan resolusi output DVR/NVR dapat menyebabkan layar tertentu tidak menampilkan gambar dengan benar.
Jika sebelumnya resolusi diubah dan setelah itu monitor tidak menampilkan tampilan, pengaturan output perlu diperiksa.
Apakah Monitor Harus Menyala 24 Jam?
Tidak harus. Jika tujuan utamanya adalah merekam CCTV, monitor dapat dimatikan ketika tidak digunakan selama DVR/NVR dan komponen lainnya tetap bekerja.
Monitor dapat dinyalakan ketika pengguna ingin:
- Memantau kamera.
- Mengecek kondisi sistem.
- Melihat rekaman.
- Mengubah pengaturan.
- Melakukan troubleshooting.
Untuk sistem yang membutuhkan pemantauan terus-menerus, monitor tentu dapat dibiarkan menyala sesuai kebutuhan operasional.
Apakah CCTV Bisa Dipantau Tanpa Monitor?
Bisa. Pada sistem yang mendukung jaringan dan akses melalui aplikasi, pengguna dapat melihat kamera melalui HP atau komputer.
Skema sederhananya:
Kamera → DVR/NVR → Router/Internet → HP
Dalam kondisi seperti ini, monitor lokal bukan satu-satunya cara untuk melihat kamera. Namun, monitor tetap berguna untuk konfigurasi awal, troubleshooting, melihat rekaman secara lokal, dan pemantauan di lokasi.
Apakah Monitor Menggunakan Banyak Listrik?
Konsumsi listrik monitor tergantung ukuran, jenis panel, tingkat kecerahan, dan model perangkat. Jika monitor digunakan terus-menerus untuk ruang monitoring, konsumsi dayanya perlu dipertimbangkan sebagai bagian dari kebutuhan listrik sistem.
Untuk CCTV rumah atau toko kecil, monitor tidak harus selalu menyala. Mematikannya ketika tidak diperlukan dapat mengurangi konsumsi listrik tanpa menghentikan perekaman CCTV, selama DVR/NVR tetap mendapatkan daya.
Monitor untuk DVR dan NVR, Apakah Sama?
Pada prinsipnya, monitor dapat digunakan untuk keduanya selama koneksi dan resolusi output kompatibel. Perbedaan berada pada perangkat yang menghasilkan sinyal video. DVR menerima dan mengelola kamera yang menggunakan sistem analog atau teknologi yang kompatibel.
NVR mengelola video dari kamera IP melalui jaringan. Keduanya dapat mengirimkan tampilan ke monitor melalui output video yang tersedia.
Kesimpulan
Monitor dalam sistem CCTV berfungsi untuk menampilkan gambar kamera secara langsung, melihat rekaman, serta membantu pengguna mengatur dan memeriksa sistem DVR atau NVR.
Monitor bukan perangkat yang menyimpan rekaman dan bukan komponen yang menangkap gambar. Karena itu, CCTV tetap dapat melakukan perekaman tanpa monitor yang terus menyala selama kamera, DVR/NVR, hard disk, dan sumber daya bekerja dengan baik.
Pemilihan monitor sebaiknya disesuaikan dengan jumlah kamera, resolusi output DVR/NVR, ukuran layar, jenis koneksi, dan kebutuhan monitoring.
Untuk sistem CCTV di rumah, toko, kantor, gudang, maupun tempat usaha, monitor hanyalah salah satu bagian dari keseluruhan sistem. Kamera, DVR/NVR, hard disk, power supply, kabel, dan konfigurasi jaringan juga perlu disesuaikan agar sistem dapat bekerja dengan baik.
