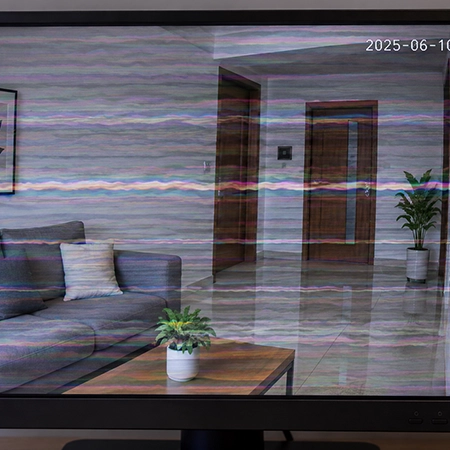

CCTV bergaris atau bergelombang di monitor merupakan salah satu gangguan gambar yang cukup sering ditemukan pada sistem CCTV. Tampilan kamera mungkin masih terlihat, tetapi muncul garis horizontal, gelombang yang bergerak, atau gangguan seperti gambar bergetar.
Kondisi ini biasanya bukan disebabkan oleh internet. Pada CCTV yang terhubung ke DVR atau NVR, gangguan gambar seperti ini lebih sering berkaitan dengan power supply, kabel, konektor, grounding, atau gangguan elektromagnetik di sekitar instalasi.
Penyebabnya juga bisa berbeda antara CCTV analog dan CCTV IP. Karena itu, langkah pengecekannya perlu disesuaikan dengan jenis sistem yang digunakan.
Seperti Apa Ciri CCTV yang Bergaris atau Bergelombang?
Gangguan pada gambar CCTV dapat muncul dalam beberapa bentuk. Ada yang berupa garis horizontal, gelombang yang bergerak dari atas ke bawah, gambar bergetar, atau tampilan seperti terkena noise.
Beberapa contoh gejalanya:
- Muncul garis horizontal pada gambar.
- Garis bergerak naik atau turun secara terus-menerus.
- Gambar terlihat bergelombang.
- Tampilan kamera memiliki noise.
- Gambar sesekali berkedip.
- Satu kamera bermasalah sementara kamera lain normal.
- Semua kamera mengalami gangguan secara bersamaan.
- Gangguan semakin terlihat ketika kamera menggunakan infrared pada malam hari.
Pola gangguan tersebut dapat membantu menentukan bagian mana yang perlu diperiksa terlebih dahulu.
1. Power Supply CCTV Bermasalah
Salah satu penyebab yang perlu dicurigai adalah power supply.
CCTV membutuhkan tegangan yang stabil agar kamera dapat bekerja dengan normal. Jika power supply mengalami masalah, kualitas tegangan tidak sesuai, atau terjadi gangguan pada jalur listrik, gambar kamera dapat mengalami noise atau gangguan.
Pada sistem CCTV analog, masalah power supply bisa terlihat sebagai garis atau gelombang pada monitor.
Power supply yang sudah lama digunakan juga perlu diperiksa, terutama jika gangguan mulai muncul setelah sistem berjalan cukup lama.
Jangan hanya melihat apakah kamera masih menyala. Kamera bisa saja tetap menghasilkan gambar meskipun kualitas suplai dayanya sudah tidak stabil.
2. Kabel Video Rusak atau Kualitasnya Buruk
Pada CCTV analog, kabel video merupakan jalur utama yang membawa sinyal dari kamera menuju DVR.
Jika kabel mengalami kerusakan, terjepit, terkelupas, terkena air, atau memiliki kualitas yang tidak sesuai, sinyal video dapat mengalami gangguan.
Kabel yang terlalu dekat dengan sumber gangguan listrik juga dapat menangkap interferensi.
Karena itu, pemeriksaan kabel sebaiknya tidak hanya dilakukan pada bagian yang terlihat di dekat kamera. Jalur kabel dari kamera sampai DVR juga perlu diperiksa.
3. Konektor BNC Longgar
CCTV analog umumnya menggunakan konektor BNC untuk menghubungkan kabel coaxial ke kamera dan DVR.
Jika konektor BNC longgar atau pemasangannya kurang baik, sinyal video dapat terganggu.
Kondisi ini bisa terjadi karena:
- Konektor tidak terpasang dengan benar.
- Crimping kurang kuat.
- Kabel coaxial bergeser.
- Konektor mengalami korosi.
- Bagian konektor terkena air atau kelembapan.
Jika hanya satu kamera yang bergaris, konektor pada kamera tersebut merupakan salah satu bagian yang layak diperiksa terlebih dahulu.
4. Grounding atau Ground Loop
Gangguan berupa garis atau gelombang pada CCTV analog juga dapat berkaitan dengan masalah grounding atau ground loop.
Ground loop dapat terjadi ketika terdapat perbedaan potensial listrik antara perangkat yang saling terhubung. Kondisi ini dapat menyebabkan gangguan pada sinyal video.
Gejalanya sering berupa garis atau gelombang yang terus bergerak pada gambar.
Masalah seperti ini sebaiknya tidak diselesaikan hanya dengan mengganti kamera. Sumber gangguan pada sistem kelistrikan dan grounding perlu diperiksa terlebih dahulu.
Pada instalasi tertentu, teknisi dapat menggunakan perangkat isolator video atau solusi lain yang sesuai dengan kondisi sistem.
5. Kabel CCTV Terlalu Dekat dengan Kabel Listrik
Jalur kabel CCTV yang berdekatan dengan kabel listrik dapat menyebabkan interferensi elektromagnetik.
Hal ini terutama perlu diperhatikan ketika kabel video dipasang dalam jalur yang sama atau terlalu dekat dengan kabel listrik berdaya besar.
Contohnya jalur CCTV berada dekat dengan:
- Kabel listrik AC.
- Motor listrik.
- Pompa air.
- Mesin industri.
- Kompresor.
- Panel listrik.
- Peralatan dengan beban listrik besar.
Jika gangguan muncul setelah kabel CCTV dipindahkan atau instalasi listrik baru dibuat, jalur kabel sebaiknya diperiksa.
6. Kamera CCTV Mengalami Masalah
Jangan lupa bahwa sumber masalah juga bisa berasal dari kamera.
Sensor atau rangkaian elektronik di dalam kamera dapat mengalami kerusakan sehingga menghasilkan gambar dengan noise, garis, atau gangguan lainnya.
Cara sederhana untuk mengetahuinya adalah dengan menukar kamera yang bermasalah dengan kamera lain yang diketahui normal.
Jika gangguan berpindah mengikuti kameranya, kemungkinan masalah berada pada kamera.
Sebaliknya, jika kamera normal ketika dipasang di jalur lain tetapi bermasalah pada jalur tertentu, kemungkinan masalah lebih mengarah ke kabel, power, konektor, atau jalur instalasi.
7. Gangguan Muncul Saat Malam Hari
Ada kasus ketika gambar terlihat normal pada siang hari tetapi mulai bergaris atau berisik ketika malam.
Salah satu hal yang perlu dicurigai adalah kebutuhan daya kamera yang meningkat ketika infrared aktif.
Ketika IR menyala, konsumsi daya kamera dapat meningkat. Jika power supply atau jalur kabel tidak mampu memberikan suplai yang stabil, gangguan gambar bisa menjadi lebih terlihat.
Karena itu, jika masalah hanya muncul pada malam hari, periksa:
- Power supply.
- Tegangan yang sampai ke kamera.
- Panjang kabel.
- Kondisi konektor.
- Beban infrared kamera.
8. Kabel Terlalu Panjang atau Instalasinya Tidak Tepat
Panjang kabel dan kualitas instalasi juga dapat memengaruhi kualitas sinyal.
Pada instalasi CCTV analog, penggunaan kabel yang terlalu panjang tanpa memperhatikan kualitas kabel dan kondisi instalasi dapat menyebabkan penurunan kualitas sinyal.
Selain panjang kabel, sambungan kabel yang terlalu banyak juga dapat menjadi titik masalah.
Semakin banyak sambungan, semakin banyak pula bagian yang perlu diperiksa ketika terjadi gangguan.
Karena itu, instalasi sebaiknya dibuat serapi mungkin dengan jalur yang jelas dan konektor yang terpasang dengan baik.
9. DVR atau Port DVR Bermasalah
Jika kabel dan kamera sudah diperiksa tetapi gambar masih bergaris, bagian DVR juga perlu diperhatikan.
Coba pindahkan kamera yang bermasalah ke channel DVR lain yang diketahui normal.
Jika gangguan tetap mengikuti kamera, kemungkinan masalah berada pada kamera atau jalur kabel.
Namun jika gangguan hanya muncul pada satu channel DVR, port atau channel tersebut perlu diperiksa lebih lanjut.
Cara ini dapat membantu mempersempit sumber masalah tanpa harus langsung mengganti semua perangkat.
10. Interferensi dari Peralatan Elektronik
Selain kabel listrik, beberapa peralatan elektronik juga dapat menjadi sumber gangguan.
Perangkat seperti motor, adaptor tertentu, lampu LED dengan driver yang kurang baik, inverter, dan peralatan berdaya besar dapat menghasilkan gangguan elektromagnetik.
Jika kabel CCTV melewati area yang penuh dengan perangkat tersebut, gambar mungkin mengalami noise atau garis.
Memindahkan jalur kabel atau memperbaiki metode instalasi dapat membantu mengurangi gangguan.
Bagaimana Cara Mengetahui Penyebabnya?
Jangan langsung mengganti kamera ketika menemukan gambar bergaris. Lakukan pengecekan secara bertahap.
Pertama, perhatikan apakah semua kamera atau hanya satu kamera yang mengalami gangguan.
Jika hanya satu kamera, periksa kamera, power, konektor, dan kabel kamera tersebut.
Jika semua kamera mengalami gangguan secara bersamaan, periksa bagian yang digunakan bersama, seperti power supply, grounding, DVR, atau sumber interferensi di instalasi.
Selanjutnya, coba gunakan kamera dan kabel yang diketahui normal sebagai pembanding. Metode ini jauh lebih mudah untuk menentukan apakah masalah berasal dari kamera atau jalurnya.
Jika Hanya Satu Kamera yang Bergaris
Jika hanya satu kamera yang bermasalah, kemungkinan penyebabnya antara lain:
- Kamera rusak.
- Power kamera bermasalah.
- Konektor BNC bermasalah.
- Kabel coaxial rusak.
- Sambungan kabel kurang baik.
- Jalur kabel terkena interferensi.
- Kamera terkena air atau kelembapan.
Mulailah pemeriksaan dari bagian yang paling mudah diakses sebelum membongkar seluruh jalur kabel.
Jika Semua Kamera Bergaris
Jika seluruh kamera mengalami gangguan pada waktu yang sama, jangan langsung mengganti semua kamera.
Periksa terlebih dahulu komponen yang digunakan bersama oleh semua kamera, seperti:
- Power supply CCTV.
- DVR.
- Grounding.
- Sumber listrik.
- Jalur kabel.
- Lingkungan instalasi.
- Peralatan listrik yang baru dipasang.
Jika semua kamera mengalami pola gangguan yang sama, kemungkinan masalah berada pada bagian sistem yang digunakan bersama.
Apakah Internet Bisa Menyebabkan CCTV Bergaris?
Biasanya tidak.
Internet berhubungan dengan akses CCTV dari luar lokasi, sedangkan gangguan berupa garis atau gelombang pada gambar lebih sering berkaitan dengan jalur video, power, kamera, DVR, atau interferensi.
Jika CCTV analog terhubung ke DVR dan monitor secara langsung, gambar dapat tetap bergaris meskipun koneksi internet sama sekali tidak digunakan.
Untuk CCTV IP, gangguan jaringan biasanya lebih sering muncul sebagai kamera offline, gambar terputus-putus, delay, atau kehilangan koneksi, bukan pola garis analog yang bergerak.
Kapan Kamera Perlu Diganti?
Kamera tidak selalu harus diganti ketika gambar bergaris.
Jika setelah dilakukan pemeriksaan pada power supply, kabel, konektor, grounding, dan DVR masalah tetap mengikuti kamera tersebut, barulah kemungkinan kerusakan kamera menjadi lebih besar.
Sebelum membeli kamera baru, sebaiknya lakukan pengujian menggunakan jalur dan power yang diketahui normal. Dengan begitu, penggantian perangkat tidak dilakukan hanya berdasarkan dugaan.
Kesimpulan
CCTV yang bergaris atau bergelombang di monitor dapat disebabkan oleh berbagai hal, mulai dari power supply tidak stabil, kabel video bermasalah, konektor BNC longgar, grounding atau ground loop, interferensi listrik, hingga kerusakan kamera atau DVR.
Cara paling efektif untuk mencari penyebabnya adalah dengan melihat pola gangguan. Jika hanya satu kamera yang bermasalah, fokus pemeriksaan pada kamera dan jalurnya. Jika semua kamera bermasalah, periksa komponen yang digunakan bersama.
Jangan langsung mengganti kamera sebelum sumber masalah ditemukan. Pemeriksaan secara bertahap dapat menghindari penggantian perangkat yang sebenarnya masih dalam kondisi baik.
