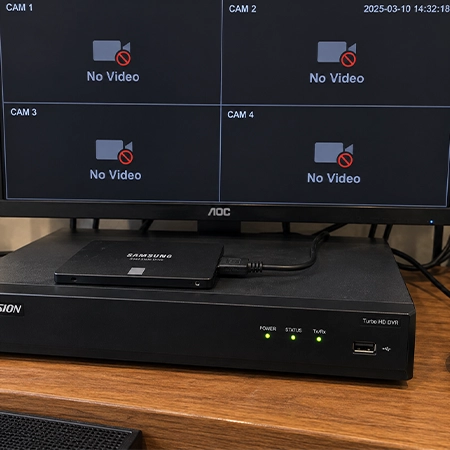

CCTV menyala tetapi tidak ada gambar di monitor merupakan salah satu masalah yang cukup sering terjadi pada sistem CCTV. Layar bisa saja berwarna hitam, menampilkan tulisan “No Video”, “Video Loss”, atau bahkan “No Signal”.
Kondisi tersebut tidak selalu berarti kamera CCTV sudah rusak. Masalah dapat berasal dari sumber listrik, kabel, konektor, DVR/NVR, monitor, hingga pengaturan sistem. Pada CCTV analog, misalnya, gangguan bisa terjadi pada kabel video dan konektor BNC. Sementara pada IP Camera, pemeriksaan dapat mengarah ke kabel jaringan, PoE, switch, atau koneksi kamera ke NVR.
Sebelum mengganti kamera, ada baiknya melakukan pengecekan dari komponen yang paling sederhana terlebih dahulu.
1. Kamera CCTV Tidak Mendapatkan Daya
Penyebab pertama yang perlu diperiksa adalah sumber listrik kamera.
Kamera CCTV membutuhkan suplai daya agar dapat bekerja dan mengirimkan gambar ke DVR atau NVR. Jika adaptor, power supply, atau jalur kabel power mengalami masalah, kamera bisa mati dan akhirnya tidak menampilkan gambar di monitor.
Coba periksa:
- Adaptor kamera.
- Power supply CCTV.
- Kabel power.
- Terminal listrik.
- Power box jika menggunakan banyak kamera.
- Sambungan kabel di dekat kamera.
Jika beberapa kamera mati secara bersamaan, pemeriksaan power supply menjadi semakin penting karena kemungkinan masalah berada pada sumber daya bersama.
2. Kabel CCTV Rusak atau Putus
Kabel merupakan jalur yang membawa sinyal dari kamera menuju DVR/NVR. Jika kabel mengalami kerusakan, gambar tidak akan sampai ke perangkat perekam.
Pada CCTV analog, masalah dapat terjadi pada kabel coaxial maupun bagian konektornya. Kabel yang terlalu sering ditekuk, terjepit, terkena air, digigit hewan, atau sudah mengalami penurunan kondisi dapat menyebabkan video loss.
Sedangkan pada IP Camera, kabel jaringan juga perlu diperiksa karena kamera mengandalkan koneksi Ethernet untuk mengirimkan data video.
Jika memungkinkan, lakukan pengujian menggunakan kabel yang sudah dipastikan normal. Cara seperti ini dapat membantu mengetahui apakah sumber masalah berada pada kamera atau jalur kabel.
3. Konektor BNC atau RJ45 Bermasalah
Kadang masalah bukan berada pada kabel utama, tetapi pada konektor.
Untuk CCTV analog, konektor BNC yang longgar atau mengalami kerusakan dapat menyebabkan sinyal video tidak masuk dengan baik ke DVR.
Untuk IP Camera, konektor RJ45 yang pemasangannya kurang sempurna juga dapat menyebabkan koneksi jaringan terganggu.
Coba periksa apakah konektor:
- Longgar.
- Pin atau kontaknya bermasalah.
- Crimping kurang kuat.
- Mengalami korosi.
- Terkena air atau kelembapan.
- Mengalami kerusakan fisik.
Jangan meremehkan konektor kecil. Sambungan yang buruk bisa membuat kamera terlihat seperti rusak padahal masalah sebenarnya hanya berada pada jalur koneksinya.
4. Port DVR atau NVR Mengalami Masalah
Jika hanya satu kamera yang tidak menampilkan gambar, sedangkan kamera lain normal, port pada DVR/NVR juga perlu dicurigai.
Salah satu metode pengecekan adalah memindahkan kamera yang bermasalah ke port lain yang sudah diketahui berfungsi.
Jika setelah dipindahkan gambar muncul, kemungkinan masalah berada pada port sebelumnya. Metode pengujian menggunakan port lain juga direkomendasikan dalam troubleshooting kamera yang tidak menampilkan video.
Namun, jangan langsung menyimpulkan port rusak sebelum melakukan pengujian lebih lanjut.
5. Kabel HDMI atau VGA dari DVR ke Monitor Bermasalah
Nah, ini berbeda lagi.
Kalau semua kamera tidak tampil di monitor, masalah belum tentu berasal dari kamera. Bisa saja DVR/NVR sebenarnya bekerja, tetapi output videonya tidak sampai ke monitor.
Periksa kabel:
- HDMI.
- VGA jika masih digunakan.
- Adapter atau converter.
- Port HDMI/VGA pada DVR.
- Port input pada monitor.
Pastikan juga monitor memilih input/source yang sesuai.
Misalnya kabel HDMI terpasang pada HDMI 1, tetapi monitor sedang berada di HDMI 2. Hasilnya tentu layar tidak akan menampilkan output DVR.
6. Input Monitor Tidak Sesuai
Kadang penyebabnya sesederhana salah memilih sumber input.
Monitor atau televisi biasanya memiliki beberapa pilihan input seperti HDMI 1, HDMI 2, VGA, dan lainnya.
Jika DVR terhubung ke HDMI 1 tetapi monitor sedang memilih HDMI 2, layar dapat menunjukkan No Signal.
Sebelum membongkar kabel CCTV, coba periksa source/input monitor terlebih dahulu.
Jika DVR/NVR menyala tetapi monitor tidak mendapatkan sinyal, pemeriksaan kabel output dan input monitor merupakan salah satu langkah awal yang masuk akal.
7. DVR atau NVR Mengalami Gangguan
DVR/NVR merupakan bagian penting dari sistem CCTV.
Jika perangkat mengalami gangguan, kamera yang sebenarnya masih berfungsi dapat tidak ditampilkan pada monitor.
Beberapa kondisi yang perlu diperiksa:
- DVR/NVR tidak menyala.
- Power adapter bermasalah.
- Sistem mengalami error.
- Port kamera bermasalah.
- Perangkat mengalami panas berlebih.
- Pengaturan mengalami perubahan.
- Firmware atau sistem mengalami gangguan.
Coba lakukan restart perangkat jika kondisi memungkinkan.
Namun jika perangkat menunjukkan gejala kerusakan serius, sebaiknya jangan terlalu sering melakukan restart atau membongkar perangkat tanpa mengetahui sumber masalahnya.
8. Kamera Rusak
Jika power sudah normal, kabel sudah diuji, konektor baik, dan port DVR/NVR juga normal tetapi kamera tetap tidak menghasilkan gambar, kemungkinan kamera memang mengalami kerusakan.
Kerusakan kamera dapat terjadi karena:
- Usia pemakaian.
- Kelembapan.
- Air masuk ke perangkat.
- Petir atau lonjakan tegangan.
- Komponen internal rusak.
- Kerusakan sensor gambar.
- Kerusakan bagian jaringan pada IP Camera.
Untuk memastikan, kamera dapat diuji menggunakan jalur atau port yang sudah diketahui normal.
Jangan langsung membeli kamera baru sebelum memastikan bahwa kamera memang menjadi sumber masalah.
9. Pengaturan atau Kompatibilitas CCTV Bermasalah
Tidak semua masalah video berasal dari kerusakan fisik.
Pengaturan DVR/NVR juga dapat menyebabkan kamera tidak tampil dengan benar.
Hal ini bisa terjadi setelah:
- Reset DVR/NVR.
- Mengganti kamera.
- Menambahkan kamera baru.
- Mengubah konfigurasi.
- Mengganti resolusi.
- Melakukan pengaturan ulang perangkat.
Pada sistem IP Camera, pemeriksaan dapat mencakup koneksi jaringan, konfigurasi kamera, dan komunikasi antara kamera dengan NVR.
Sementara pada sistem analog, format atau pengaturan channel juga perlu diperhatikan sesuai kemampuan DVR dan kamera.
10. Jalur Kabel Terlalu Panjang atau Kondisinya Sudah Menurun
Jalur kabel yang terlalu panjang juga perlu diperhatikan.
Setiap jenis kabel dan perangkat memiliki batas penggunaan yang direkomendasikan. Jika jalur melebihi spesifikasi atau kualitas instalasinya buruk, sinyal dapat mengalami gangguan.
Selain panjang kabel, kondisi jalur juga berpengaruh.
Misalnya kabel:
- Tertekuk terlalu tajam.
- Terjepit.
- Terkena air.
- Berdekatan dengan sumber gangguan tertentu.
- Sambungannya terlalu banyak.
- Sudah mengalami kerusakan karena usia.
Untuk instalasi CCTV baru, perencanaan jalur kabel sebaiknya dilakukan sejak awal agar kamera mendapatkan koneksi yang stabil.
Cara Cepat Mengecek CCTV yang Tidak Ada Gambar
Kalau mau melakukan pengecekan awal sendiri, jangan langsung membongkar semuanya.
Coba urutkan seperti ini:
1. Cek apakah kamera mendapatkan listrik.
2. Cek kabel dan konektor kamera.
3. Cek kabel HDMI/VGA dari DVR ke monitor.
4. Pastikan input monitor sudah benar.
5. Coba pindahkan kamera ke port DVR/NVR lain.
6. Jika IP Camera, periksa kabel LAN, switch, atau PoE.
7. Restart DVR/NVR jika diperlukan.
8. Uji kamera menggunakan kabel atau port yang sudah dipastikan normal.
Metode pengujian dengan mengganti satu komponen menggunakan komponen yang sudah diketahui normal dapat membantu mempersempit sumber masalah tanpa langsung mengganti seluruh perangkat.
CCTV Tidak Ada Gambar Jangan Langsung Ganti Kamera
Kesalahan yang cukup sering terjadi adalah ketika monitor menampilkan No Video, pemilik langsung membeli kamera baru.
Padahal sumber masalah bisa saja berasal dari kabel, konektor, power supply, port DVR, monitor, atau jaringan.
Karena itu, diagnosis harus dilakukan secara bertahap.
Jika setelah dilakukan pengecekan sederhana kamera tetap tidak muncul, pemeriksaan oleh teknisi dapat membantu menentukan komponen mana yang sebenarnya bermasalah.
Butuh Instalasi atau Pengecekan CCTV di Jakarta Timur?
Masalah tidak ada gambar juga dapat dicegah sejak awal dengan instalasi yang benar.
Penempatan kamera, pemilihan kabel, kualitas konektor, jalur power, DVR/NVR, hingga posisi perangkat perlu disesuaikan dengan kondisi lokasi.
Jika Anda membutuhkan jasa pasang CCTV Jakarta Timur untuk rumah, toko, ruko, kantor, gudang, area proyek, maupun lokasi usaha, sistem dapat dirancang sesuai kebutuhan pemasangan.
Anda juga dapat membaca informasi lebih lengkap mengenai untuk melihat cakupan layanan dan kebutuhan instalasi CCTV di berbagai area Jakarta Timur.
Kesimpulan
CCTV tidak ada gambar di monitor belum tentu berarti kamera rusak.
Ada banyak komponen yang perlu diperiksa, mulai dari power supply, kabel CCTV, konektor, port DVR/NVR, kabel HDMI/VGA, monitor, DVR/NVR, kamera, konfigurasi, hingga kondisi jalur kabel.
Jika hanya satu kamera yang tidak tampil, fokuskan pemeriksaan pada kamera, kabel, konektor, dan port channel. Namun jika seluruh kamera tidak tampil, periksa juga DVR/NVR, power, kabel output, dan monitor.
Dengan melakukan pengecekan secara bertahap, sumber masalah biasanya dapat dipersempit tanpa harus langsung mengganti seluruh sistem CCTV.
